Küresel Rulmanlı Hidrolik Silindir

Şartname:CD Serisi Silindir, Diferansiyel Freze Silindiri, Yuvarlak Gövdeli Silindir, Cıvatalı Silindir, Hızlı Hızlı Silindir

Ağır Hizmet Tipi Hidrolik Silindir / Değirmen Tipi Silindir / CDH1 MP5 / ISO 6022 / 250 Bar / Endüstriyel Hidrolik

• ISO 6022 ve DIN 24333 uluslararası standartlarına uygun olarak üretilmiştir.
• 40 mm'den 320 mm'ye kadar delik boyutları mevcuttur.

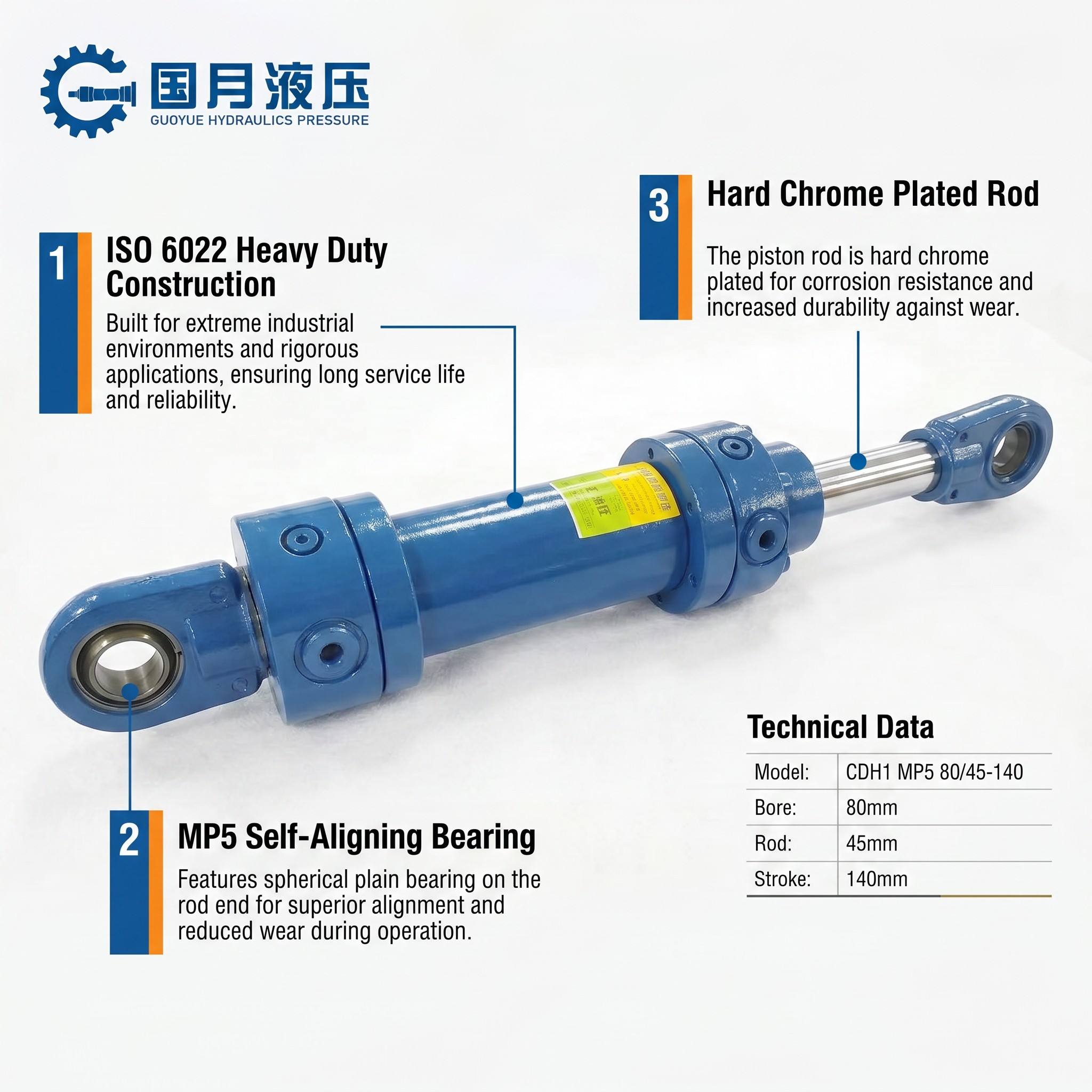

• Bu özel ünite, 45 mm çubuk çapı ve 140 mm strok ile 80 mm'lik bir deliğe sahiptir.
• Nominal çalışma basıncı 250 Bar'dır (25 MPa), maksimum statik test basıncı ise 375 Bar'dır.
• Rotlu silindirlere kıyasla darbelere karşı aşırı dayanıklılık ve daha kolay saha bakımı için tasarlanmış ağır hizmet tipi cıvatalı flanş yapısı.
• MP5 montaj stili, açısal yanlış hizalamayı telafi etmek ve contaların yandan yüklenmesini önlemek için arka çatalda kendinden hizalamalı küresel yataklarla donatılmıştır.
• Yüksek gerilimli C45 çelikten üretilmiş, indüksiyonla sertleştirilmiş ve 30-50μm kalınlığında (yüzey kalitesi Ra ≤ 0,4μm) sert krom kaplamalı piston çubuğu.
• Tüm montaj boyutlarında Rexroth CDH1, Parker ve Eaton değirmen tipi serilerle %100 değiştirilebilir.
• Sızdırmazlık sistemi, dökümhane, çelik fabrikası ve madencilik ortamları için ağır hizmet tipi metal kasalı sıyırıcılarla birlikte çok dudaklı NBR veya Viton contaları kullanır.
• Delik boyutuna bağlı olarak 10 mm'den 6000 mm'ye kadar strok seçenekleri mevcuttur.
• Ortam sıcaklığı aralığı -20°C ile +80°C arasındadır (özel Viton conta kitleriyle +150°C'ye kadar).
• Piston tasarımında, metalin metale temasını önlemek ve yüksek frekanslı çalışma altında servis ömrünü uzatmak için bronz dolgulu PTFE aşınma halkaları bulunur.
